Bộ truyền động khí nén góc 90 độ tác động đơn Van bi khí nén
|
Bộ truyền động khí nén góc 90 độ tác động đơn Van bi khí nén
| Place of Origin | China |
| Hàng hiệu | OEM |
| Chứng nhận | CE,ATEX,ISO9001.SIL3 |
| Model Number | AT |
Chi tiết sản phẩm
Product Name:
Silver Color Single Action 90 Degree Pneumatic Actuator Control Valve
Body Material:
Aluminum Alloy
Power:
Pneumatic
Size:
32 to 400
Type:
Double Action .Single Action
Structure:
Rack and Pinion
Mounting:
ISO5211, DIN3337, Namur Standards
Valve Compatibility:
Ball Valve .Butterfly Valve
Làm nổi bật:
90 degree pneumatic ball valve
,single action pneumatic actuator
,pneumatic ball valve with actuator
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity
1pcs
Giá bán
10-2000
Packaging Details
Foam+Carton Box+Wooden Case
Delivery Time
3-7 days
Payment Terms
T/T
Supply Ability
1000pcs per day
Mô tả sản phẩm

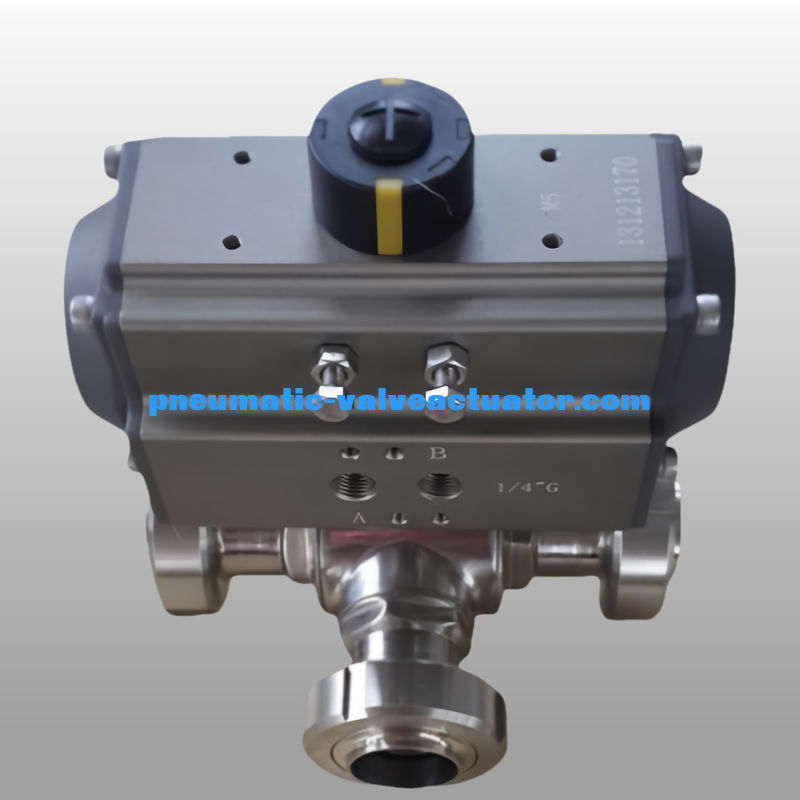

Một hành động 90 độ Pneumatic Actuator Pneumatic Ball Valve
Mô tả sản phẩm
Máy điều khiển khí nén được sử dụng để mở và đóng cơ học các loại thiết bị khác nhau, bao gồm các bộ đệm, van bướm, van bóng, máy công nghiệp, lò, lò đốt,và thiết bị sưởi ấmCác đơn vị vận hành bằng không khí này sử dụng áp suất khác so với áp suất khí quyển để tạo ra chuyển động cơ học để xoay chậm hoặc nhanh hoặc di chuyển giữa các vị trí.
Các thiết bị điều khiển khí nén rấtđơn vị mạnh mẽ, đáng tin cậy và nhỏ gọn với xoay nhanh hoặc chậm 90 °. Chúng được sản xuất ở cả hai phiên bản hoạt động đơn và hai lần.Các thiết bị điều khiển cũng có thể được sản xuất với điều chỉnh nhịp ± 5%, xoay 180 °, và ba vị trí đóng (khép, mở, nửa mở).
Thông số kỹ thuật
Vật liệu:Đồng hợp kim nhôm ép
góc quay:0 ~ 90 độ
Cấu trúc:Máy vận hành xoay rack và pinion
Áp suất làm việc:2~8bar
Xử lý bề mặt:Anodizing cứng
Nhiệt độ hoạt động:
Thông thường: -20oC ((-4oF) đến 80oC (+176oF)
Cao: -15oC ((+5°F) đến 150oC (+302°F)
Mức thấp: -40oC ((-104°F) đến 80oC (+176°F)
Cao: -15oC ((+5°F) đến 150oC (+302°F)
Mức thấp: -40oC ((-104°F) đến 80oC (+176°F)
Kết nối:NAMUR, ISO5211 và DIN3337
Ứng dụng:van bóng, van bướm và máy quay
Tùy chọn màu:Xám, đen, xanh trời, xanh đậm, đỏ, cam
Các đặc điểm chính
- Phù hợp với tiêu chuẩn ISO5211, DIN3337, VDINDE-3854 và NAMUR
- Cơ thể nhôm cường độ cao bị ép với lớp phủ anod hóa cứng
- Tỷ lệ ma sát thấp cho hiệu suất nhanh và tuổi thọ dài
- Xác định cấu trúc nhỏ gọn, hiện đại hóa với nhiều thông số kỹ thuật
- Các vòng bi chất lượng cao cho ma sát thấp, tuổi thọ chu kỳ cao và hoạt động yên tĩnh
- Vít điều chỉnh nhịp bên ngoài để điều chỉnh chính xác ±5°
- Có sẵn trong các mô hình hoạt động đôi và hoạt động đơn (trở lại mùa xuân)
- Chỉ số đa chức năng với NAMUR để dễ dàng gắn phụ kiện
- Xuân tải được nén trước để lắp đặt và tháo rời an toàn
- Máy ép và nắp đầu bằng nhôm đúc ép để tăng cường sức mạnh và trọng lượng nhẹ
- Các vật liệu vòng O khác nhau có sẵn cho các ứng dụng nhiệt độ cao và thấp
Kích thước máy điều khiển khí nén
| Mô hình | A | B | C | D | H × I | G | N | J | K | L | M | Kết nối hàng không |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ATO32 | 110 | 45 | 45 | 20 | 50 × 25 | 12 | 9 | Æ36 | M5 × 7.5 | G1/8" | ||
| AT040 | 122 | 60 | 65 | 20 | 80 × 30 | 14 | 11 | Æ50 | Æ36 | M6 ×10 | M5 × 7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80 × 30 | 14 | 11 | Æ50 | Æ36 | M6 ×10 | M5 × 7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80 × 30 | 18 | 14 | Æ70 | Æ50 | M8 ×13 | M6 ×10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80 × 30 | 20 | 14 | Æ70 | Æ50 | M8 ×13 | M6 ×10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80 × 30 | 21 | 17 | Æ70 | Æ50 | M8 ×13 | M6 ×10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80 × 30 | 22 | 17 | Æ70 | Æ50 | M8 ×13 | M6 ×10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80 × 30 | 26 | 22 | Æ102 | Æ70 | M10 ×16 | M8 ×13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80 × 30 | 27 | 22 | Æ102 | Æ70 | M10 ×16 | M8 ×13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80 × 30 | 32 | 27 | Æ125 | Æ102 | M12 ×20 | M10 ×16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80 × 30 | 34 | 27 | Æ125 | Æ102 | M12 ×20 | M10 ×16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130 × 30 | 40 | 36 | Æ140 | M16 ×24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130 × 30 | 40 | 36 | Æ140 | M16 ×24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130 × 30 | 50 | 46 | Æ165 | M20 ×25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130 × 30 | 50 | 46 | Æ165 | M20 ×25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130 × 30 | 60 | 46 | Æ165 | M20 ×25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130 × 30 | 60 | 46 | Æ165 | M20 ×25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130 × 30 | 60 | 55 | Æ254 | Æ165 | 8-M16 ×25 | M20 ×25 | NAMUR G1/2" |
Ứng dụng sản phẩm
Bộ điều khiển khí quyển dòng AT được thiết kế để sử dụng trong nhiều môi trường công nghiệp khác nhau, bao gồm môi trường dễ cháy, ăn mòn, bụi, từ trường mạnh, bức xạ và rung động,cả trong nhà và ngoài trời.
Các ứng dụng bao gồm các hệ thống điều khiển tự động trong:
- Nhà máy điện
- Các cơ sở hóa dầu
- Các hoạt động luyện kim
- Xử lý dầu mỏ và khí đốt
- Hệ thống nước đô thị
- Dự án xây dựng
- Hệ thống thoát nước
- Các nhà máy chế biến hóa chất
- Các hoạt động khai thác mỏ
- Sản xuất thuốc
- chế biến thực phẩm
- Các cơ sở nghiên cứu khoa học
