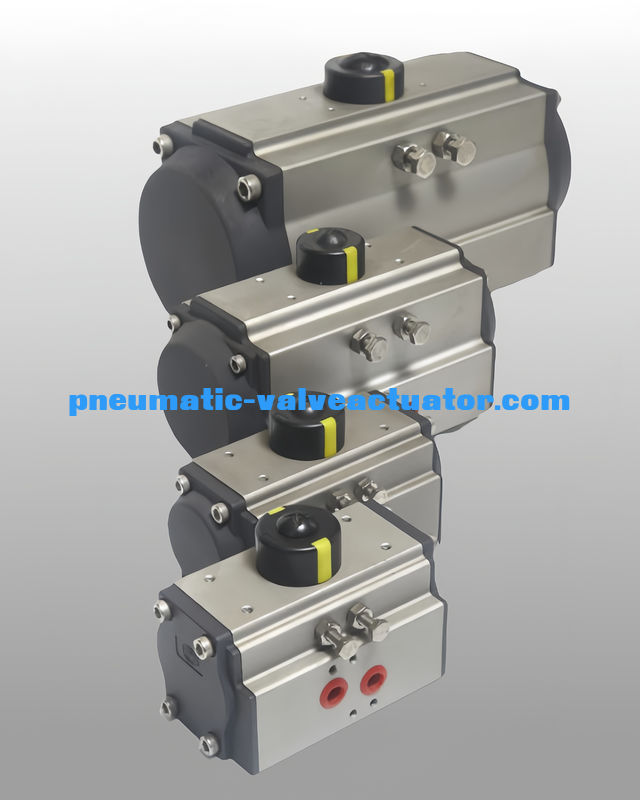

OEM Rack And Pinion Pneumatic Rotary Valve Actuator Thiết kế nhỏ gọn công nghiệp
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | OEM |
| Chứng nhận | CE,ATEX,ISO9001 |
| Số mô hình | AT32-AT400 |
Bộ điều khiển van quay khí nén OEM
,Máy hoạt động van công nghiệp
Nhà máy bộ truyền động bánh răng và bánh răng AT125 Wuxi Pneumatic Valve
Bộ truyền động khí nén
| Vật liệu | Hợp kim nhôm đùn |
| Góc quay | 0~90 độ |
| Cấu trúc | Bộ truyền động quay bánh răng và bánh răng |
| Áp suất làm việc | 2~8bar |
| Xử lý bề mặt | Anodizing cứng |
| Nhiệt độ làm việc | Nhiệt độ bình thường: -20ºC(-4°F) ~ 80ºC (+176°F); Nhiệt độ cao: -15ºC(+5°F) ~ 150ºC (+302°F); Nhiệt độ thấp: -40ºC(-104°F) ~ 80ºC (+176°F). |
| Kết nối | NAMUR, ISO5211 và DIN3337 |
| Ứng dụng | van bi, van bướm và máy quay |
| Màu cốc | xám, đen, xanh da trời, xanh đậm, đỏ, cam |
Tuyên bố về việc sử dụng và lựa chọn bộ truyền động khí nén dòng AT
Thông qua nghiên cứu phát triển và thiết kế, bộ truyền động khí nén dòng AT kết hợp các vật liệu công nghệ mới nhất và ý tưởng sáng tạo. Sản phẩm tự hào có các tính năng sau.
Tuân thủ đầy đủ các thông số kỹ thuật mới nhất: ISO5211,DIN3337 và VDINDE-3854,NAMUR.
Thân nhôm cường độ cao đùn có bề mặt bên trong được mài được phủ oxy hóa anod cứng để kéo dài tuổi thọ. HMma sát thấp và hiệu suất nhanh chóng.Cấu trúc tuyệt vời, nhỏ gọn và
hiện đạicùng với nhiều thông số kỹ thuật giúp việc lựa chọn vừa kinh tế vừa có lợi.Tất cả các bề mặt tác động đều sử dụng ổ đỡ chất lượng cao
kết quả là ma sát thấp, tuổi thọ chu kỳ cao và không gây tiếng ồnHai bu lông
điều chỉnh hành trình bên ngoài độc lập có thể dễ dàng và chính xác điều chỉnh ±5°ở cả hai hướng mở và đóng.Các bộ truyền động có cùng đường viền có các chế độ chức năng tác động kép và tác động đơn (Lò xo - Trả về). Lò xo - Trả về có các kiểu thường mở và thường đóng.
Đèn báo đa chức năng với NAMUR rất tiện lợi để gắn phụ kiện.
Lò xo tải trước được nén rất tiện lợi cho các quy trình lắp và tháo an toàn.
Pít-tông và nắp cuối bằng nhôm đúc có cường độ cao và trọng lượng nhẹ.
Các vật liệu vòng chữ O khác nhau có sẵn cho nhiệt độ cao và thấp.
Van điện từ
dễ dàng gắn kết mà không cần bất kỳ tấm kết nối nào.Các tính năng chính
Bộ truyền động quay khí nén được sử dụng rộng rãi trong van bi và van bướm.
Chi phí thấp, thiết kế nhỏ gọn, tuổi thọ làm việc dài.
Loại bộ truyền động khí nén: tác động đơn (trả về bằng lò xo) hoặc tác động kép.
Màu sắc: cam, xanh lam, đen, xám đậm. chúng tôi chấp nhận màu sắc và thương hiệu OEM.
Áp suất làm việc của bộ truyền động khí nén: 0,3~0,8MPa
Kết nối đáy: ISO 5211
Tiêu chuẩn van điện từ: Namur
Phụ kiện của bộ truyền động khí nén: hộp công tắc giới hạn, van điện từ, bộ định vị.
Kích thước bộ truyền động khí nén
| A | B | C | D | H×I | G | N | J | K | L | M | Kết nối khí | ATO32 |
| 110 | 45 | 20 | 20 | 80×30 | 12 | 9 | Æ | 165Æ | NAMUR G1/4" |
AT040 |
||
| 122 | 60 | 55 | 20 | 80×30 | 34 | Æ | Æ | 16546 | 165Æ | NAMUR G1/4" | NAMUR G1/4" | AT270 |
| 147 | 72 | 20 | 20 | 80×30 | 34 | Æ | Æ | 16546 | 165Æ | NAMUR G1/4" | NAMUR G1/4" | AT270 |
| 172 | 88 | 83 | 20 | 80×30 | 34 | 14 | Æ | 165M10×16 | 16546 | NAMUR G1/4" | NAMUR G1/4" | AT270 |
| 184 | 100 | 95 | 20 | 80×30 | 34 | 80×30 | Æ | 165M10×16 | 16546 | NAMUR G1/4" | NAMUR G1/4" | AT270 |
| 204 | 109 | 20 | 20 | 80×30 | 34 | 17 | Æ | 165M10×16 | 16546 | NAMUR G1/4" | NAMUR G1/4" | AT270 |
| 262 | 117 | 109 | 20 | 80×30 | 34 | Æ | Æ | 165M10×16 | 16546 | NAMUR G1/4" | NAMUR G1/4" | AT270 |
| 268 | 133 | 121 | 20 | 80×30 | 34 | 22 | Æ | 165M12×20 | 165M10×16 | NAMUR G1/4" | NAMUR G1/4" | AT270 |
| 301 | 155 | 143 | 20 | 80×30 | 34 | Æ | Æ | 165M12×20 | 165M10×16 | NAMUR G1/4" | NAMUR G1/4" | AT270 |
| 394 | 173 | 152 | 20 | 80×30 | 34 | 27 | Æ | 165Æ | 165M12×20 | M10×16 | NAMUR G1/4" | AT270 |
| 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Æ | 165Æ | 165M12×20 | M10×16 | NAMUR G1/4" | AT270 |
| 528 | 232 | 206 | 30 | 130×30 | 60 | 36 | Æ | 165M16×24 | NAMUR G1/4" | AT270 | ||
| 532 | 257 | 226 | 30 | 130×30 | 60 | 36 | Æ | 165M16×24 | NAMUR G1/4" | AT270 | ||
| 660 | 291 | 260 | 30 | 130×30 | 60 | 46 | Æ | 1658-M16×25 | NAMUR G1/2" | AT270 | ||
| 740 | 330 | 294 | 30 | 130×30 | 60 | 46 | Æ | 1658-M16×25 | NAMUR G1/2" | Ứng dụng sản phẩm | ||
| 798 | 354 | 336 | 30 | 130×30 | 60 | 55 | Æ | 1658-M16×25 | NAMUR G1/2" | Ứng dụng sản phẩm | ||
| 880 | 408 | 385 | 30 | 130×30 | 60 | 55 | Æ | 1658-M16×25 | NAMUR G1/2" | Ứng dụng sản phẩm | ||
| 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | Æ | 165Æ | 1658-M16×25 | M20×25 | NAMUR G1/2" | Ứng dụng sản phẩm |
Bộ truyền động khí nén dòng AT được làm bằng pít-tông kép được dẫn động bằng giá đỡ và bánh răng. Có hai mẫu. Một là mẫu Tác động kép và mẫu còn lại là mẫu Trả về bằng lò xo, có thể phù hợp với nhiều môi trường dễ cháy, ăn mòn, nhiều bụi, từ trường mạnh, bức xạ, rung động ăn mòn trong nhà hoặc ngoài trời.
Tự động điều khiển trong lĩnh vực điện, hóa dầu, luyện kim, dầu khí, khí đốt, thị trấn, xây dựng, thoát nước, công nghiệp hóa chất, lọc dầu, khai thác mỏ, nhà máy điện, luyện kim, kiến trúc, y học, thực phẩm, khí đốt, nghiên cứu khoa học, v.v.
