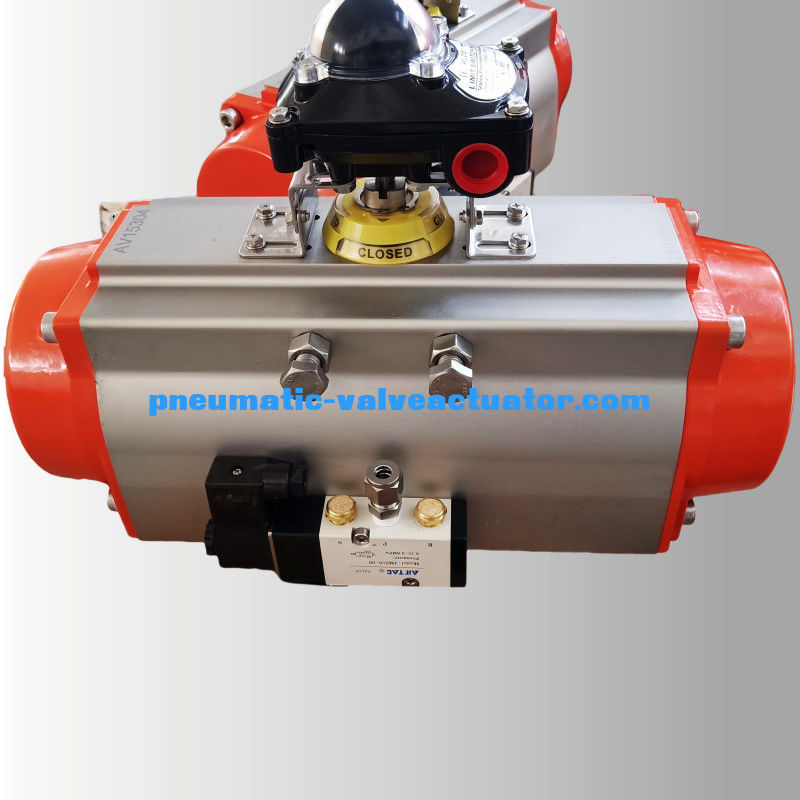

Acionadores rotativos pneumáticos de quatro voltas para válvulas de comando

Válvulas de controle de atuadores rotativos pneumáticos de quarto de volta do tipo pinhão e cremalheira

Atuador pneumático

Construção do atuador pneumático

1, Indicador
O indicador de posição do atuador pneumático com NAMUR é conveniente para montar acessórios como caixa de fim de curso, posicionador e assim por diante.
2, Pinhão
O pinhão do atuador pneumático é de alta precisão e integrativo, feito de aço de liga niquelado, totalmente em conformidade com os mais recentes padrões da ISO5211, DIN3337, NAMUR. As dimensões podem ser personalizadas e o aço inoxidável está disponível.
3, Corpo do atuador
De acordo com os diferentes requisitos, a liga de alumínio extrudido ASTM6005. O corpo do atuador pode ser tratado com anodização dura, pintura poliéster em pó (diferentes cores estão disponíveis, como azul, laranja, amarelo, etc.), PTFE ou niquelado.
4, Tampas
Atuador pneumático de alumínio fundido sob pressão com pintura poliéster em pó em diferentes cores, PTFE ou niquelado.
5, Pistões
Os pistões de cremalheira dupla são feitos de alumínio fundido sob pressão tratado com anodização dura ou feitos de aço fundido com galvanização. Posição de montagem simétrica, longa vida útil e operação rápida, invertendo a rotação simplesmente invertendo os pistões.
6, Ajuste de curso
Os dois parafusos de ajuste de batente de curso externo independentes podem ajustar ± 5° em ambas as direções de abertura e fechamento de forma fácil e precisa.
7, Molas de alto desempenho
As molas de revestimento pré-carregadas são feitas a partir do teste de alto desempenho para resistência à corrosão e maior vida útil, que podem ser denunciadas com segurança e conveniência para satisfazer diferentes requisitos de torque, alterando a quantidade de molas.
8, Rolamentos e Guias
Atuador pneumático de pinhão e cremalheira de liga de alumínio, atuador de quarto de volta de ar ISO5211/DIN3337 feito de material composto de baixo atrito e longa vida útil, para evitar o contato direto entre metais. A manutenção e a substituição são fáceis e convenientes.
9, Anéis de vedação
Os anéis de vedação de borracha NBR proporcionam uma operação sem problemas em faixas de temperatura padrão. Para aplicações de alta e baixa temperatura, Viton ou Silicone.

Aplicação do produto
