Πνευματικός ενεργοποιητής διπλής δράσης
>

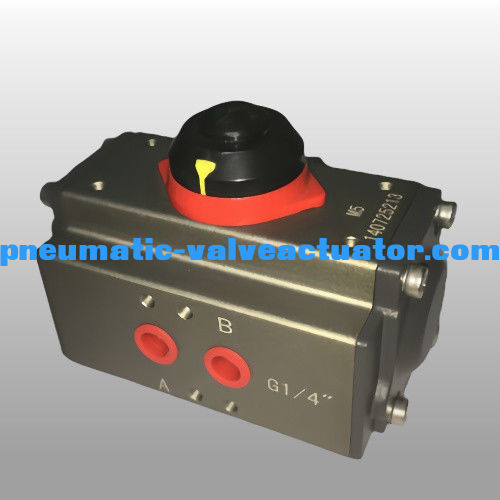

Πνευματικός ενεργοποιητής διπλής ενέργειας 90 μοιρών, ενεργοποιητής τετάρτου στροφής AT040
|
Πνευματικός ενεργοποιητής διπλής ενέργειας 90 μοιρών, ενεργοποιητής τετάρτου στροφής AT040
| Τόπος καταγωγής | Κίνα |
| Μάρκα | OEM |
| Πιστοποίηση | CE,ATEX,ISO9001 |
| Αριθμό μοντέλου | ΑΤ32-ΑΤ400 |
Λεπτομέρειες για το προϊόν
Type:
Double action spring return
Material:
Aluminum Alloy
Structure:
Rack & Pinion
Application:
Automatic control valve
Power:
Pneumatic
Temperature:
Normal Temperature,Low Temperature,High Temperature
Media:
hydraulic oil or water
Color:
red.blue,gray,according to customer's requirements,customized
Size:
32mm to 400mm
Επισημαίνω:
πνευματικός ενεργοποιητής 90 βαθμού
,ενεργοποιητής τετάρτου στροφής διπλής ενέργειας
,πνευματικός ενεργοποιητής AT040
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 PCS
Τιμή
10-2000
Συσκευασία λεπτομέρειες
Σπέρμα+Κατασκευή από χαρτόνι+Λασάκι από ξύλο
Χρόνος παράδοσης
3-7 ημέρες
Όροι πληρωμής
T/t
Δυνατότητα προσφοράς
1000 κομμάτια την ημέρα.
Περιγραφή του προϊόντος
Διπλή δράση 90 μοίρες Πνευματικός ενεργοποιητής Τρίμηνος στροφής ενεργοποιητής AT040
Προδιαγραφές προϊόντος
90° Γύρισμα Πνευματικός ενεργοποιητής για βαλβίδες Διπλή δράση DA Ασημένιο σώμα Πνευματικός ενεργοποιητής
| Ειδικότητα | Αξία |
|---|---|
| Τύπος | Διπλή δράση άνοιγμα επιστροφή |
| Υλικό | Σύνθετα αλουμινίου |
| Δομή | Ρακ & Πίνιον |
| Εφαρμογή | Ελαστική συσκευή |
| Δύναμη | Πνευματικό |
| Θερμοκρασία | Κανονική θερμοκρασία, χαμηλή, υψηλή θερμοκρασία |
| Ενημέρωση | Υδραυλικό λάδι ή νερό |
| Χρώμα | Κόκκινο, μπλε, γκρι ή προσαρμοσμένο ανάλογα με τις απαιτήσεις του πελάτη |
| Μέγεθος | 32 mm έως 400 mm |
Βασικά χαρακτηριστικά:
- Υλικό: Έξτραμμένο κράμα αλουμινίου
- Γωνία περιστροφής: 0~90 βαθμοί ±5°
- Δομή: περιστροφικός κινητήρας ράκα και πινιόν
- Εργασιακή πίεση: 2~8bar
- Επεξεργασία επιφάνειας: σκληρή ανωδίαση
- Περιοχές λειτουργικής θερμοκρασίας:
- Κανονική θερμοκρασία: -20oC ((-4°F) ~ 80oC (+176°F)
- Υψηλή θερμοκρασία: -15oC ((+5°F) ~ 150oC (+302°F)
- Χαμηλή θερμοκρασία: -40oC ((-104°F) ~ 80oC (+176°F)
- Σύνδεση: NAMUR, ISO5211 και DIN3337
- Εφαρμογή: βαλβίδα σφαίρας, βαλβίδα πεταλούδας και περιστρεφόμενη μηχανή
- Επιλογές χρώματος: γκρι, μαύρο, γαλάζιο, σκούρο μπλε, κόκκινο, πορτοκαλί
Κατασκευή Πνευματικού Ενεργοποιητή Σειράς AT
- Δείκτης:Δείκτης θέσης με NAMUR για εύκολη τοποθέτηση των εξαρτημάτων
- Πίνιον:Χάλυβα κράματος νικελίου υψηλής ακρίβειας, σύμφωνα με τα πρότυπα ISO5211, DIN3337, NAMUR
- Σώμα ενεργοποιητή:Έξτρεμμένο κράμα αλουμινίου ASTM6005 με διάφορες επιλογές επεξεργασίας επιφάνειας
- Τελικά κεφάλαια:Άλλες χημικές ουσίες
- Στρώματα:Δίδυμοι έλκητες με συμμετρική τοποθέτηση και αναστρέψιμη περιστροφή
- Προσαρμογή ταξιδιού:Εξωτερικές βίδες ρύθμισης στάθμευσης για ακριβή ρύθμιση 5°
- Ελατήρια:Προεγκατασταμένα ελατήρια επικάλυψης για αντοχή στη διάβρωση και προσαρμόσιμη ροπή
- Δοκιμαστικές μονάδες:Σύνθετο υλικό χαμηλής τριβής και μακράς διάρκειας
- Ο-ring:Καουτσούκ NBR για τυποποιημένες θερμοκρασίες, βιτόν/σιλικόν για ακραίες συνθήκες
Διάμετροι του πνευματικού ενεργοποιητή
| Σχήμα | Α | Β | Γ | D | H × I | G | N | J | Κ | Α | Μ | Αεροπορική σύνδεση |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΑΤΟ32 | 110 | 45 | 45 | 20 | 50 × 25 | 12 | 9 | Æ36 | M5 × 7.5 | G1/8" | ||
| ΑΤ040 | 122 | 60 | 65 | 20 | 80 × 30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5 × 7.5 | NAMUR G1/4" |
| ΑΤ052 | 147 | 72 | 72 | 20 | 80 × 30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5 × 7.5 | NAMUR G1/4" |
| ΑΤ063 | 172 | 88 | 83 | 20 | 80 × 30 | 18 | 14 | Æ70 | Æ50 | M8 ×13 | M6 × 10 | NAMUR G1/4" |
| ΑΤ075 | 184 | 100 | 95 | 20 | 80 × 30 | 20 | 14 | Æ70 | Æ50 | M8 ×13 | M6 × 10 | NAMUR G1/4" |
| ΑΤ083 | 204 | 109 | 103 | 20 | 80 × 30 | 21 | 17 | Æ70 | Æ50 | M8 ×13 | M6 × 10 | NAMUR G1/4" |
| ΑΤ092 | 262 | 117 | 109 | 20 | 80 × 30 | 22 | 17 | Æ70 | Æ50 | M8 ×13 | M6 × 10 | NAMUR G1/4" |
| ΑΤ105 | 268 | 133 | 121 | 20 | 80 × 30 | 26 | 22 | Æ102 | Æ70 | M10 × 16 | M8 ×13 | NAMUR G1/4" |
| ΑΤ125 | 301 | 155 | 143 | 20 | 80 × 30 | 27 | 22 | Æ102 | Æ70 | M10 × 16 | M8 ×13 | NAMUR G1/4" |
| ΑΤ140 | 394 | 173 | 152 | 20 | 80 × 30 | 32 | 27 | Æ125 | Æ102 | M12 ×20 | M10 × 16 | NAMUR G1/4" |
| ΑΤ160 | 458 | 198 | 174 | 20 | 80 × 30 | 34 | 27 | Æ125 | Æ102 | M12 ×20 | M10 × 16 | NAMUR G1/4" |
| ΑΤ190 | 528 | 232 | 206 | 30 | 130 × 30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| ΑΤ210 | 532 | 257 | 226 | 30 | 130 × 30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| ΑΤ240 | 660 | 291 | 260 | 30 | 130 × 30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/4" | ||
| ΑΤ270 | 740 | 330 | 294 | 30 | 130 × 30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| ΑΤ300 | 798 | 354 | 336 | 30 | 130 × 30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| ΑΤ350 | 880 | 408 | 385 | 30 | 130 × 30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| ΑΤ400 | 950 | 464 | 516 | 30 | 130 × 30 | 60 | 55 | Æ254 | Æ165 | 8-M16 ×25 | M20 × 25 | NAMUR G1/2" |
