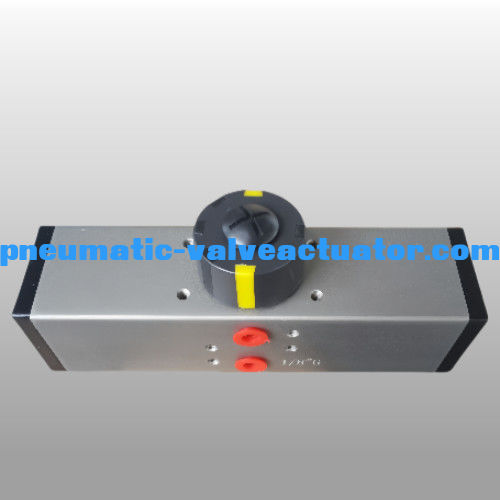

Aluminium dubbele actie pneumatische actuator 135 / 180 graden pneumatische roterende actuator
| Plaats van herkomst | China |
| Merknaam | OEM |
| Certificering | CE,ATEX,ISO9001 |
| Modelnummer | AT32-AT400 |
180 graden pneumatische draaibare aandrijving
,Aluminium dubbelwerkende draaibare actuator
,180 graden dubbelwerkende pneumatische actuator
GT032 Pneumatische Actuator Dubbelwerkend 135 / 180 Graden Pneumatische Actuator
Pneumatische actuator
| Materiaal | Geëxtrudeerde aluminiumlegering |
| Draaihoek | 0~90 graden ±5° |
| Structuur | Tandheugel- en rondsel draaiaandrijving |
| Werkdruk | 2~8 bar |
| Oppervlaktebehandeling | Hard anodiseren |
| Werktemperatuur | Normale temperatuur: -20ºC(-4°F) ~ 80ºC (+176°F) Hoge temperatuur: -15ºC(+5°F) ~ 150ºC (+302°F) Lage temperatuur: -40ºC(-104°F) ~ 80ºC (+176°F) |
| Aansluiting | NAMUR, ISO5211 en DIN3337 |
| Toepassing | Kogelkraan, vlinderklep en roterende machine |
| Eindkapkleur | grijs, zwart, hemelsblauw, donkerblauw, rood, oranje |
AT-serie pneumatische actuator constructie
1. Indicator
Positie-indicator met NAMUR is handig voor het monteren van accessoires zoals eindschakelkast, positioner, enzovoort.
2. Rondsel
Het rondsel is zeer nauwkeurig en integratief, gemaakt van nikkel-staallegering, volledig conform de laatste normen van ISO5211, DIN3337, NAMUR. De afmetingen kunnen worden aangepast en roestvrij staal is beschikbaar.
3. Actuatorbehuizing
Afhankelijk van de verschillende eisen kan de geëxtrudeerde aluminiumlegering ASTM6005-behuizing worden behandeld met hard geanodiseerd, poederpolyester gelakt (verschillende kleuren zijn beschikbaar zoals blauw, oranje, geel, enz.) of PTFE of vernikkeld.
4. Eindkappen
Spuitgieten aluminium poeder polyester gelakt in verschillende kleuren, PTFE of vernikkeld.
5. Zuigers
De dubbele tandheugelzuigers zijn gemaakt van spuitgietaluminium behandeld met hard anodiseren of gemaakt van gegoten staal met galvanisatie. Symmetrische montagepositie, lange levensduur en snelle werking, omkeren van de rotatie door simpelweg de zuigers om te keren.
6. Slagverstelling
De twee onafhankelijke externe slagbegrenzingsbouten kunnen 5˚ in zowel open als gesloten richtingen gemakkelijk en nauwkeurig aanpassen.
7. Hoogwaardige veren
Voorgeladen coatingveren zijn gemaakt van hoogwaardig materiaal voor weerstand tegen corrosie en een langere levensduur, die veilig en gemakkelijk kunnen worden gedemonteerd om te voldoen aan verschillende vereisten van koppel door de hoeveelheid veren te veranderen.
8. Lagers & geleiders
Gemaakt van wrijvingsarm, duurzaam composietmateriaal, om direct contact tussen metalen te voorkomen. Het onderhoud en de vervanging zijn eenvoudig en gemakkelijk.
9. O-ringen
NBR rubberen o-ringen zorgen voor probleemloze werking bij standaard temperatuurbereiken. Voor hoge en lage temperaturen wordt viton of siliconen gebruikt.
| Model | A | B | C | D | H×I | G | N | J | K | L | M | Luchtaansluiting |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | Æ36 | M5×7.5 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | Æ70 | Æ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Æ70 | Æ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | Æ70 | Æ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Æ70 | Æ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Æ102 | Æ70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Æ102 | Æ70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Æ125 | Æ102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Æ125 | Æ102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Æ140 | M16×24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Æ140 | M16×24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | Æ165 | M20×25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | Æ165 | M20×25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | Æ165 | M20×25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | Æ165 | M20×25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | Æ254 | Æ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Producttoepassing
AT-serie Pneumatische Actuator is gemaakt van dubbele zuigers aangedreven door tandheugels en rondsel. Er zijn twee modellen. Eén is het dubbelwerkende model en de andere is het veerretourmodel, dat geschikt is voor verschillende ontvlambare, corrosieve, stoffige, sterke magnetische velden, straling, trillingen en corrosieve omgevingen binnen of buiten.
Automatische besturing op het gebied van elektrische energie, petrochemie, metallurgie, aardolie, gas, stad, bouw, afwatering, chemische industrie, olieraffinage, mijnbouw, energiecentrale, metallurgie, architectuur, geneeskunde, voedsel, gas, wetenschappelijk onderzoek, enz.
